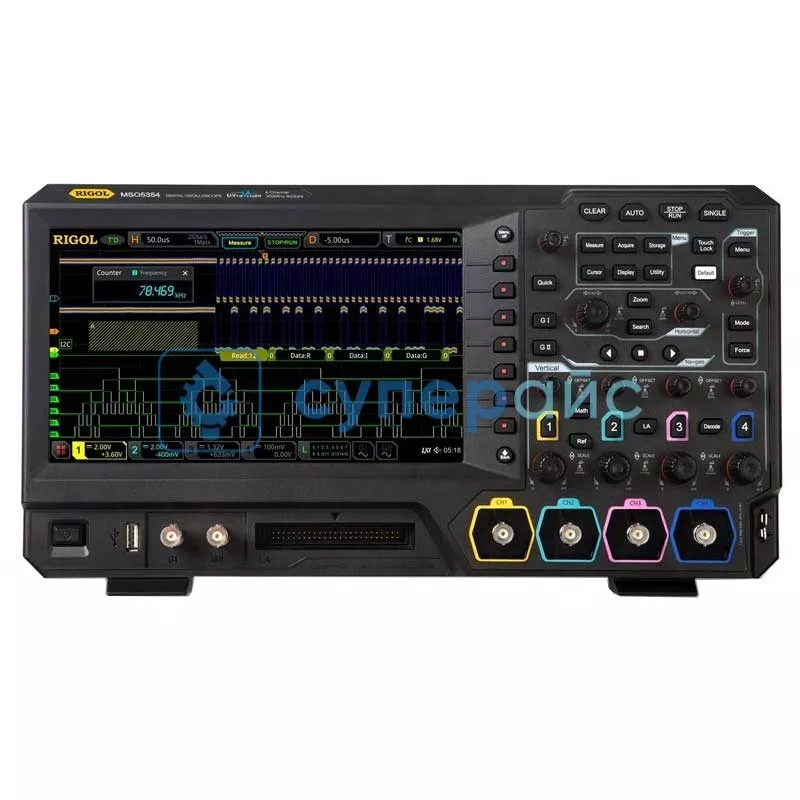

Четырехканальный осциллограф смешанных сигналов Rigol MSO5354
0
501 380 ₽
Рассчитать доставку
Нашли дешевле?
Хочу в подарок
Подборка оборудования для ВУЗов и колледжей
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Технические характеристики RIGOL MSO5354
| Серия | MSO5000 |
| Полоса пропускания | 350 МГц |
| Количество каналов | 4 + 16 цифровых (опция PLA2216 приобретается отдельно, обратитесь к менеджеру для уточнения стоимости) |
| Частота дискретизации | 8 ГВыб / с в одноканальном режиме 4 ГВыб / с в двухканальном и трехканальном режиме 2 ГВыб / с в четырехканальном режиме |
| Глубина памяти | 100 Мб в одноканальном режиме 50 Мб в двухканальном и трехканальном режиме 25 Мб в четырехканальном режиме |
| Входные параметры | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 1 %, 17 пФ ± 3 пФ |
| Установка коэффициента затухания датчика | 0.0001X, 0.0002X, 0.0005X, 0.001X, 0.002X, 0.005X, 0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X, 10000X, 20000X, 50000X |
| Максимальное входное напряжение | CAT I 300 Vrms, 400 Vpk, кратковременное перенапряжение 1600 Vpk |
| Скорость захвата осциллограмм | ≤ 500000 осц./с |
| Горизонтальная система аналоговых каналов | |
| Погрешность временной базы | ± 10 ppm |
| Коэффициент развёртки | 1 нс / дел - 1 кс / дел |
| Режимы | YT, XY, SCAN, ROLL |
| Горизонтальная система цифровых каналов | |
| Минимальная ширина импульса | 5 нс |
| Максимальная входная частота | 200 МГц |
| Межканальная задержка | 2 нс - 5 нс |
| Вертикальная система аналоговых каналов | |
| Вертикальное разрешение | 8 бит |
| Вертикальная развёртка | 500 мкВ / дел - 10 В / дел |
| Время нарастания | ≤ 1 нс |
| Диапазон вертикального смещения | 500 мкВ / дел - 50 мВ / дел, ± 1 В 51 мВ / дел - 260 В / дел, ± 30 В 265 В / дел - 10 В / дел, ± 100 В |
| Динамический диапазон | ± 5 дел |
| Точность усиления постоянного тока | ± 3% |
| Точность смещения постоянного тока | < 200 мВ / дел (± 0,1 деления ± 2 мВ ± 1,5% от значения смещения) > 200 мВ / дел (± 0,1 деления ± 2 мВ ± 1,0% от значения смещения) |
| Изоляция между каналами | 40 дБ |
| Вертикальная система цифровых каналов | |
| Вертикальное разрешение | 1 бит |
| Количество каналов | 16 (D0 - D15) |
| Диапазон значений порогов | ± 15 В с шагом 10 мВ |
| Уровень порогов | TTL (1,4 В) 5,0 В CMOS (+2,5 В); 3,3 В CMOS (+1,65 В) 2,5 В CMOS (+1,25 В); 1,8 В CMOS (+0,9 В) ECL (-1,3 В) PECL (+3,7 В) LVDS (+1,2 В) |
| Погрешность установки порога | ± 100 мВ + 3% от установленного значения |
| Максимальный динамический диапазон | ± 10 В + значение порога |
| Минимальный размах напряжения | 500 мВ |
| Максимальное входное напряжение | ± 40 В CAT I |
| Входной импеданс | 1 кОм |
| Система синхронизации | |
| Режимы триггера | фронт, импульс, видео, наклон, рант, окно, паттерн, продолжительность, истечение времени, задержка, установка/удержание, N фронт; (опции приобретаются отдельно, обратитесь к менеджеру для уточнения стоимости: RS232/UART, I2C, SPI, CAN, FlexRay, LIN, I2S, MIL-STD-1553) |
| Время задержки | 8 нс - 10 с |
| Диапазон уровня запуска триггера | ± 5 деления от центра экрана |
| Чувствительность триггера | 1 дел < 10 мВ / дел, 0.5 дел ≥ 10 мВ / дел |
| Запуск по фронту | |
| Режим запуска | запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту |
| Источник запуска | CH1 - CH4 |
| Запуск по длительности импульса | |
| Режим запуска | положительная полярность импульса >, <, = |
| отрицательная полярность импульса >, <, = | |
| Источник запуска | CH1 - CH4 |
| Запуск по наклону | |
| Режим запуска | положительная полярность импульса >, <, = |
| отрицательная полярность импульса >, <, = | |
| Источник запуска | CH1 - CH4 |
| Время удержания | 800 пс - 10 с |
| Запуск по видео сигналу | |
| Стандарт сигнала | NTSC, PAL, SECAM, 480P, 576P, 720P, 1080P, 1080i |
| Источник запуска | CH1 - CH4 |
| Запуск по ранту | |
| Режим запуска | положительная или отрицательная полярность: >, <, внутри диапазона <> |
| Источник запуска | CH1 - CH4 |
| Запуск по истечении времени | |
| Режим запуска | запуск по возрастающему / ниспадающему фронту |
| Источник запуска | CH1 - CH4 |
| Диапазон удержания триггера | 16 нс - 10 с |
| Запуск по N фронту | |
| Режим запуска | нарастающий, спадающий |
| Источник | CH1 - CH4 |
| Запуск по окну | |
| Режим запуска | запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту |
| Источник | CH1 - CH4 |
| Запуск по задержке | |
| Режим запуска | нарастающий, спадающий |
| Источник | CH1 - CH4 |
| Запуск по установке/удержанию | |
| Режим запуска | нарастающий, спадающий |
| Источник | CH1 - CH4 |
| Диапазон удержания триггера | 8 нс - 1 с |
| Запуск по продолжительности | |
| Режим запуска | нарастающий, спадающий |
| Источник | CH1 - CH4 |
| Диапазон удержания триггера | 8 нс - 1 с |
| Запуск RS232/UART (опция приобретается отдельно, обратитесь к менеджеру для уточнения стоимости) | |
| Источник запуска | CH1 - CH4 |
| Условие запуска | Start, Error, Check Error, Data |
| Скорость | до 20 Мб/с |
| Запуск I2C (опция приобретается отдельно, обратитесь к менеджеру для уточнения стоимости) | |
| Условие запуска | Start, Restart, Stop, Missing Ack, Address, Data, A&D |
| Источник запуска | CH1 - CH4 |
| Разрядность | 7 бит, 8 бит, 10 бит |
| Запуск SPI (опция приобретается отдельно, обратитесь к менеджеру для уточнения стоимости) | |
| Источник запуска | CH1 - CH4 |
| Условие | TimeOut |
| Разрядность | 4 бит ~ 32 бит |
| Запуск CAN (опция приобретается отдельно, обратитесь к менеджеру для уточнения стоимости) | |
| Источник запуска | CH1 - CH4 |
| Условие запуска | SOF, EOF, Frame Type, Frame Error |
| Скорость | до 5 Мб/с |
| Запуск FlexRay (опция приобретается отдельно, обратитесь к менеджеру для уточнения стоимости) | |
| Источник запуска | CH1 - CH4 |
| Скорость | до 10 Мб/с |
| Запуск LIN (опция приобретается отдельно, обратитесь к менеджеру для уточнения стоимости) | |
| Источник запуска | CH1 - CH4 |
| Скорость | до 20 Мб/с |
| Запуск I2S (опция приобретается отдельно, обратитесь к менеджеру для уточнения стоимости) | |
| Источник запуска | CH1 - CH4 |
| Запуск MIL-STD-1553 (опция приобретается отдельно, обратитесь к менеджеру для уточнения стоимости) | |
| Источник запуска | CH1 - CH4 |
| Система измерения | |
| Курсорные измерения | |
| Количество курсоров | две пары курсоров XY |
| Ручной режим | отклонение напряжения между курсорами ΔY отклонение времени между курсорами ΔX обратная величина ΔX (Гц) (1/ΔX) |
| Режим отслеживания | зафиксируйте ось Y для отслеживания значений напряжения и времени в точке сигнала по оси X зафиксируйте ось X для отслеживания значений напряжения и времени в точке сигнала по оси Y |
| Автоматическое измерение | Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, пер. VRMS, Overshoot, Preshoot, площадь, стандартное отклонение, период, частота, время нарастания, время спада, положительная ширина импульса, отрицательная ширина импульса, положительный рабочий цикл, отрицательный рабочий цикл, счетчик положительных импульсов, счетчик отрицательных импульсов, счет возрастающего фронта, число падающих фронтов, Tvmax, Tvmin, положительная скорость нарастания, задержка (A ↑ -B ↑), задержка (A ↑ -B ↓), задержка (A ↓ -B ↑), задержка (A ↓ -B ↓ ), фаза (A ↑ -B ↑), фаза (A ↑ -B ↓), фаза (A ↓ -B ↑), фаза (A ↓ -B ↓) |
| Частотомер | встроенный, 6 разрядов |
| Математические операции | A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, BandStop, FFT |
| Генератор сигналов произвольной формы (опция приобретается отдельно, обратитесь к менеджеру для уточнения стоимости) | |
| Количество каналов | 2 |
| Полоса пропускания | 25 МГц |
| Частота дискретизации | 200 МВыб/с |
| Формы сигналов | синусоидальный, прямоугольный, пилообразный, импульсный, DC, шумовой, экпоненциальный (возрастание/убывание), Гаусса, Лоренца |
| Синус | |
| Диапазон частот | 100 мГц - 25 МГц |
| Гармонические искажения | 40 дБ |
| Прямоугольный/Импульсный | |
| Диапазон частот | 100 мГц - 15 МГц / 100 мГц - 1 МГц |
| Время нарастания/спада | <15 нс |
| Выброс | <5% |
| Коэффициент заполнения | 50% / 10% - 90% |
| Пилообразный | |
| Диапазон частот | 100 мГц - 100 кГц |
| Линейность | 1% |
| Симметрия | 1% - 100% |
| Произвольный | |
| Диапазон частот | 100 мГц - 10 МГц |
| Глубина записи | 2 - 16 Кб |
| Амплитудный диапазон | 20 мВ ~ 5 В 10 мВ ~ 2.5 В |
| Точность | ± 2% + 1 мВ |
| Смещение постоянного тока | ± 2.5 В, ± 1.25 В |
| Характеристики развертки | |
| Тип | линейный, логарифмический, шаговый |
| Время развертки | 1 мс - 500 с |
| Характеристики BURST | |
| Время цикла | 1 мкс - 500 с |
| Источник запуска | внутренний, ручной |
| Характеристики модуляции | |
| Типы модуляции | AM, FM, FSK |
| AM | |
| Источник | внутренний / внешний |
| Модулирующая форма волны | синусоидальная, прямоугольная, пилообразная, шумовая |
| Глубина | 0 - 120% |
| Модулирующая частота | 1 Гц - 50 кГц |
| FM | |
| Источник | внутренний / внешний |
| Модулирующая форма волны | синусоидальная, прямоугольная, пилообразная, шумовая, произвольная |
| Модулирующая частота | 1 Гц - 50 кГц |
| FSK | |
| Источник | внутренний / внешний |
| Модулирующая форма волны | прямоугольная волна с коэффициентом заполнения 50% |
| Модулирующая частота | 1 Гц - 50 кГц |
| Вольтметр | |
| Источник | CH1 - CH4 |
| Функции измерения | DC, AC+DC, AC |
| Разрешение | 3 бита |
| Частотомер | |
| Источник | CH1 - CH4 |
| Функции измерения | частота, период, счетчик импульсов |
| Разрешение | 6 бит |
| Общие характеристики | |
| Тип дисплея | 9 дюймов TFT LCD, 1024 х 600 |
| Питание | 100-240 В, 45-440 Гц, < 75 Вт |
| Предохранитель | 250 В, Т, 4 А |
| Декодирование сигналов шин | RS232/UART, CAN, LIN, SPI, I²C, FlexRay, I²S, MIL-STD-1553) |
| Интерфейс передачи данных | USB, LAN, GPIB, AUX (TrigOut/PassFail), HDMI |
| Габариты | 367 х 200 х 130 мм |
| Вес нетто | 3,5 кг |
| Комплектация | цифровой осциллограф RIGOL MSO5354 - 1 шт щупы для осциллографа - 4 шт кабель питания - 1 шт USB кабель - 1 шт инструкция по эксплуатации - 1 шт |
| Совместимость | Плата для осциллографов RIGOL DK-DS6000 Соединительный кабель RG142PUR BNC-Male - N-Male (3 м) Соединительный кабель RG142PUR BNC-Male - N-Male (1 м) Соединительный кабель RG142PUR BNC-Male - N-Male (0,5 м) Соединительный кабель RG142PUR BNC-Male - N-Male (0,3 м) Коаксиальный кабель RG58 BNC Male - BNC Female (10 м) Коаксиальный кабель RG58 BNC Male - BNC Female (5 м) Коаксиальный кабель RG58 BNC Male - BNC Female (2 м) Коаксиальный кабель RG58 BNC Male - BNC Female (3 м) Коаксиальный кабель RG58 BNC Male - BNC Female (1 м) Коаксиальный кабель RG58 BNC Male - BNC Female (0,5 м) Пробник для осциллографа RIGOL RP1025D Пробник дифференциальный для осциллографа RIGOL RP1050D Пробник токовый RIGOL RP1001C Токовый пробник для осциллографа RIGOL RP1004C Токовый пробник RIGOL RP1006C Высоковольтный пробник RIGOL RP1010H Пробник дифференциальный RIGOL RP1100D |
Универсальный осциллограф Rigol MSO5354
Исследование и анализ сигналов становятся проще с измерительным прибором Rigol MSO5354. Этот многоканальный настольный профессиональный осциллограф предлагает широкие возможности для измерения, анализа и отображения сигналов, что делает его инструментом как для инженеров, так и для студентов или энтузиастов.
Профессиональное измерение сигналов
Четыре канала этого прибора помогают одновременно измерять до четырёх различных сигналов, что даёт полное представление о работе цепей и устройств.
Его преимущества:
- Богатая комплектация включает все необходимые принадлежности для начала работы.
- Лёгкость в настройке и запуске измерений с помощью интуитивно понятного интерфейса.
- Встроенные инструменты автоматизации упрощают исследования.
- Оценивайте разнообразные типы сигналов: аналоговые, цифровые, их комбинации.
- Интегрированный генератор сигналов позволяет создавать тестовые сценарии для проверки устройств.
- Гибкие опции настройки и вывода данных дают максимальную гибкость в работе.
Четырёхканальный осциллограф смешанных сигналов Rigol MSO5354 — это функциональный инструмент для профессионального анализа сигналов в любой электротехнической или радиотехнической задаче.
Обзорная таблица осциллографов Rigol серии MSO5000
| Характеристики | MSO5074 | MSO5104 | MSO5204 | MSO5354 | MSO5102 | MSO5072 |
| Полоса пропускания, МГц | 70 | 100 | 200 | 350 | 100 | 70 |
| Количество аналоговых каналов | 4 | 4 | 4 | 4 | 2 | 2 |
| Частота дискретизации на канал, МВыб/с | 8000 | |||||
| Время нарастания, нс | ≤ 5 | ≤ 3,5 | ≤ 1,75 | ≤ 1 | ≤ 3,5 | ≤ 5 |
| Скорость захвата осциллограмм | ≥ 500000 осц./сек | ≤ 500000 осц./сек | ≥ 500000 осц./сек | ≤ 500000 осц./сек | ≥ 500000 осц./сек | ≥ 500000 осц./сек |
| Глубина памяти на канал | 100 Мб | |||||
| Разрешение по вертикали (разрядность АЦП) | 8 бит | |||||
| Генератор сигналов | нет | да | нет | да | нет | нет |
| Логический анализатор | да | нет | да | нет | да | да |
| Мультиметр | да | нет | нет | нет | нет | да |
| Анализатор спектра сигнала с помощью БПФ | да | |||||
| Частотомер | да | |||||
| Самописец | да | нет | да | нет | да | да |
| Анализатор протоколов | да | |||||
| Разрешение дисплея, пиксель | 1024x600 | |||||
| Интерфейс передачи данных | USB/ LAN/ HDMI/ AUX (TrigOut/PassFail) | |||||
