Четырехканальный осциллограф RIGOL DHO4204 (4 канала х 200 МГц)
0
405 314 ₽
Рассчитать доставку
Нашли дешевле?
Хочу в подарок
Подборка оборудования для ВУЗов и колледжей
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Технические характеристики RIGOL DHO4204
| Серия | DHO4000 |
| Полоса пропускания | 200 МГц |
| Количество каналов | 4 |
| Частота дискретизации | 4 ГВыб/с в одноканальном режиме 2 ГВыб/с в двухканальном режиме 1 ГВыб/с в четырехканальном режиме |
| Глубина памяти | 250 Мб в одноканальном режиме 125 Мб в двухканальном и трехканальном режиме 62,5 Мб в четырехканальном режиме |
| Входные параметры | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 1 %, 19 пФ ± 3 пФ |
| Установка коэффициента затухания датчика | 0.001X, 0.002X, 0.005X, 0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X |
| Максимальное входное напряжение | 300 В (среднеквадратичное значение) |
| Скорость захвата осциллограмм | ≤ 50000 осц./с |
| Горизонтальная система аналоговых каналов | |
| Погрешность временной базы | ± 1,5 ppm |
| Коэффициент развёртки | 500 пс/дел ~ 1000 с/дел |
| Режимы | YT, XY, SCAN, ROLL |
| Вертикальная система аналоговых каналов | |
| Вертикальное разрешение | 12 бит |
| Вертикальная развёртка | 100 мкВ/дел ~ 10 В/дел |
| Время нарастания | ≤ 1,75 нс |
| Диапазон вертикального смещения | 500 мкВ/дел - 65 мВ/дел, ± 1 В 65 мВ/дел - 270 мВ/дел, ± 10 В 270 мВ/дел - 2,75 мВ/дел, ± 20 В 2,75 мВ/дел - 10 В/дел, ± 100 В |
| Динамический диапазон | ± 4 дел |
| Точность усиления постоянного тока | ± 2% |
| Точность смещения постоянного тока | < 200 мВ/дел (± 0,1 деления ± 2 мВ ± 1,5% от значения смещения) > 200 мВ/дел (± 0,1 деления ± 2 мВ ± 1,0% от значения смещения) |
| Изоляция между каналами | ≥100:1 (DC ~ 500 МГц) ≥30:1 (＞500 МГц ~ макс. полоса) |
| Система синхронизации | |
| Режимы триггера | запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию, N фронту, RS-232/UART, I²C, SPI, CAN |
| Время задержки | 8 нс - 10 с |
| Диапазон уровня запуска триггера | ± 5 деления от центра экрана |
| Чувствительность триггера | 0,5 дел (≥ 50 мВ / дел) |
| Запуск по фронту | |
| Режим запуска | запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту |
| Источник запуска | CH1 - CH4 |
| Запуск по длительности импульса | |
| Режим запуска | положительная полярность импульса >, <, = |
| отрицательная полярность импульса >, <, = | |
| Источник запуска | CH1 - CH4 |
| Запуск по скорости нарастания | |
| Режим запуска | положительная или отрицательная полярность: >, <, внутри диапазона <> |
| Источник запуска | CH1 - CH4 |
| Запуск по видео сигналу | |
| Стандарт сигнала | NTSC, PAL, SECAM |
| Источник запуска | CH1 - CH4 |
| Запуск по шаблону | |
| Установка шаблона | H, L, X, нарастающий фронт, спадающий фронт |
| Источник запуска | CH1 - CH4 |
| Запуск по длительности события | |
| Установка | H, L, X |
| Условие запуска | >, <, внутри интервала<>, вне интервала >< |
| Источник запуска | CH1 - CH4 |
| Запуск по истечении времени (TimeOut) | |
| Тип фронта | нарастающий, спадающий, нарастающий & спадающий |
| Источник запуска | CH1 - CH4 |
| Запуск по ранту | |
| Условие | прохождение через заданный уровень |
| Источник запуска | CH1 - CH4 |
| Запуск по окну | |
| Тип фронта | нарастающий, спадающий |
| Позиция запуска | вход, выход, время |
| Источник запуска | CH1 - CH4 |
| Запуск по задержке | |
| Тип фронта | нарастающий, спадающий |
| Условия задержки | >, <, внутри интервала<>, вне интервала >< |
| Источник запуска | CH1 - CH4 |
| Запуск Установка / Удержание | |
| Тип фронта | нарастающий, спадающий |
| Источник запуска | CH1 - CH4 |
| Запуск по N фронту | |
| Режим запуска | нарастающий, спадающий |
| Источник | CH1 - CH4 |
| Запуск RS232/UART | |
| Источник запуска | CH1 - CH4 |
| Условие запуска | Start, Error, Check Error, Data |
| Скорость | до 20 Мбит/с |
| Запуск I2C | |
| Условие запуска | Start, Restart, Stop, Missing Ack, Address, Data, A&D |
| Источник запуска | CH1 - CH4 |
| Разрядность | 7 бит, 8 бит, 10 бит |
| Запуск SPI | |
| Источник запуска | CH1 - CH4 |
| Условие | CS, TimeOut |
| Разрядность | 4 бит ~ 32 бит |
| Запуск CAN | |
| Источник запуска | CH1 - CH4 |
| Условие запуска | начало фрейма, конец фрейма, Remote ID, Overload, Frame ID, Frame Data, Data&ID, Frame Error, Bit Fill, Answer Error, Check Error, Format Error, Random |
| Скорость | до 5 Мбит/с |
| Запуск FlexRay (опция) | |
| Условия запуска | позиция (TSS End, FSS_BSS End, FES End, DTS End); фрейм (Null, Syn, Start , All); символ (CAS/MTS, WUS); ошибка (Head CRC Err, Tail CRC Err, Decode Err, Random Err) |
| Источник запуска | CH1 - CH4 |
| Скорость | до 10 Мб/с |
| Запуск LIN (опция) | |
| Условия запуска | Sync, ID, Data (длина задается), Data&ID, Wakeup, Sleep, Error |
| Источник запуска | CH1 - CH4 |
| Скорость | до 20 Мб/с |
| Запуск I2S (опция) | |
| Тип канала | левый, правый, левый и правый |
| Условие сравнения | =, ≠, >, <, <>, >< |
| Источник запуска | CH1 - CH4 |
| Запуск MIL-STD-1553 (опция) | |
| Условие запуска | Data Sync, Cmd Sync, все поля синхронизации All Sync, Data, RTA, RTA+11Bit, Error (ошибка синхронизации и ошибка четности) |
| Источник запуска | CH1 - CH4 |
| Система измерения | |
| Курсорные измерения | ручной (ΔY, ΔX, 1/ΔX) отслеживания автоизмерения |
| Автоматическое измерение | Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, Area, Period Area, AC RMS, Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate, -Slew Rate, Delay(1↑-2↑), Delay(1↑-2↓), Delay(1↓-2↑), Delay(1↓-2↓), Phase(1↑-2↑), Phase(1↑-2↓), Phase(1↓-2↑), and Phase(1↓-2↓) |
| Частотомер | встроенный, 3/6 разрядов |
| Математические операции | A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, BandStop |
| Вольтметр | |
| Источник | CH1 - CH4 |
| Функции измерения | DC, AC+DC RMS, AC RMS |
| Разрешение | 4 бита |
| Частотомер | |
| Источник | CH1 - CH4 |
| Функции измерения | частота, период, счетчик импульсов |
| Разрешение | 3/6 бит |
| Общие характеристики | |
| Тип дисплея | 10,1 дюймов, 1280 x 800 |
| Питание | 100-240 В, от 50 до 60 Гц |
| Предохранитель | 3,15 A, T тип, 250 В |
| Декодирование сигналов шин | Штатно: Parallel, RS232/UART, I²C, SPI, CAN Опционально: FlexRay, LIN, I²S, MIL-STD-1553 |

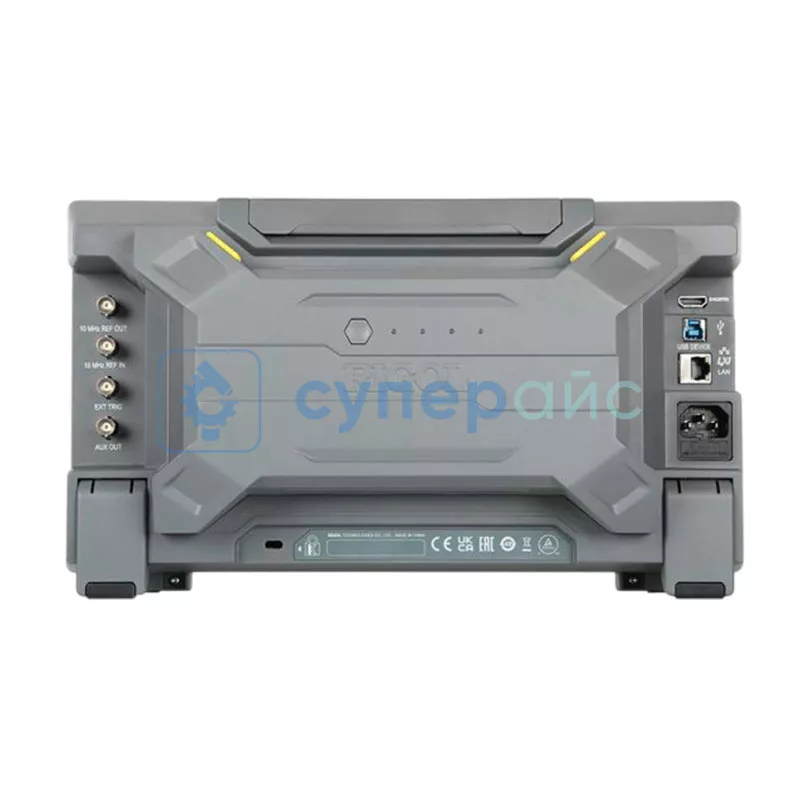

| Интерфейс передачи данных | USB, LAN, HDMI, AUX |
| Габариты | 450 x 330 x 240 мм |
| Вес нетто | 3800 г |
| Вес брутто | 5400 г |
| Комплектация | четырехканальный осциллограф RIGOL DHO4204 - 1 шт |
| щупы для осциллографа - 4 шт кабель питания - 1 шт USB кабель - 1 шт | |
| Совместимость | Соединительный кабель RG142PUR BNC-Male - N-Male (3 м) Соединительный кабель RG142PUR BNC-Male - N-Male (1 м) Соединительный кабель RG142PUR BNC-Male - N-Male (0,5 м) Соединительный кабель RG142PUR BNC-Male - N-Male (0,3 м) Коаксиальный кабель RG58 BNC Male - BNC Female (10 м) Коаксиальный кабель RG58 BNC Male - BNC Female (5 м) Коаксиальный кабель RG58 BNC Male - BNC Female (2 м) Коаксиальный кабель RG58 BNC Male - BNC Female (3 м) Коаксиальный кабель RG58 BNC Male - BNC Female (1 м) Коаксиальный кабель RG58 BNC Male - BNC Female (0,5 м) Пробник для осциллографа RIGOL RP1025D Пробник дифференциальный для осциллографа RIGOL RP1050D Пробник токовый RIGOL RP1001C Токовый пробник для осциллографа RIGOL RP1004C Токовый пробник RIGOL RP1006C Высоковольтный пробник RIGOL RP1010H Пробник дифференциальный RIGOL RP1100D |
Цифровой осциллограф RIGOL DHO4204
RIGOL DHO4204 – это измерительный прибор, который используется для анализа и считывания электрических сигналов. Представляет собой высокопроизводительный 4-канальный осциллограф, который поддерживает частоту дискретизации до 4 ГВыб/с и скорость обновления до 50 000 волн в секунду. Эти характеристики делают его подходящим для работы быстродействующими сигналами.
Осциллограф DHO4204 имеет множество функций, включая автоматическое измерение, усреднение, математические операции, FFT-анализ, фильтрацию, поиск ошибок и многое другое. А также встроенные настройки, по типу ширины импульсов, установки триггера, настройке временной базы и множество других вещей.
Дисплей с разрешением 1280 на 800 пикселей и диагональю 10,1 дюйма, который обеспечивает яркие и чёткие изображения с максимальной детализацией. Также имеет встроенный вольтметр и частотометр, что позволяет более обширно анализировать сигналы.
Осциллограф поддерживает стандартные интерфейсы, включая USB, LAN, HDMI и AUX, что позволяет интегрировать его в разные среды. Прибор RIGOL можно использовать как в научных, так и в промышленных приложениях.
В приборе установлен предохранитель для защиты от перенапряжения до 250 вольт и сверхтока до 3,15 ампер. В комплекте с DHO4204 поставляются четыре измерительных щупа, кабель для питания, кабель USB для подключения к персональному компьютеру.
Обзорная таблица осциллографов Rigol серии DHO4000
| Характеристики | DHO4204 | DHO4404 | DHO4804 | |
| Полоса пропускания, МГц | 200 | 400 | 800 | |
| Количество аналоговых каналов | 4 | |||
| Количество цифровых каналов | нет | |||
| Частота дискретизации на канал, МВыб/с | 4000 | |||
| Время нарастания, нс | ≤ 1,75 | ≤ 0,437 | ≤ 0,875 | |
| Глубина памяти на канал, Мб | 250 | |||
| Разрешение по вертикали (разрядность АЦП), бит | 12 | |||
| Генератор сигналов | нет | |||
| Логический анализатор | нет | |||
| Мультиметр | да | |||
| Анализатор спектра сигнала с помощью БПФ | нет | |||
| Частотомер | да | |||
| Самописец | да | |||
| Анализатор протоколов | да | |||
| Разрешение дисплея, пиксель | 1280 x 800 | |||
| Интерфейс передачи данных | USB/ LAN/ HDMI/ AUX | USB/ LAN/ HDMI | USB/ LAN/ HDMI/ AUX (TrigOut/PassFail) | |
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
